利用raphael.js绘制中国地图结合项目完成地图交互

时间:2021-10-14来源:风信官网 点击: 291次
Raphael 是一个用于在网页中绘制矢量图形的 Javascript 库。它使用 SVG W3C 推荐标准和 VML 作为创建图形的基础,你可以通过 JavaScript 操作 DOM 来轻松创建出各种复杂的柱状图、饼图、曲线图等各种图表,还可以绘制任意形状的图形,可以进行图表或图像的裁剪和旋转等复杂操作。

Raphaël 是跨浏览器的矢量图形库,目前支持的浏览器包括: Firefox 3.0+,Safari 3.0+,Chrome 5.0+,Opera 9.5+ 以及 Internet Explorer 6.0+。

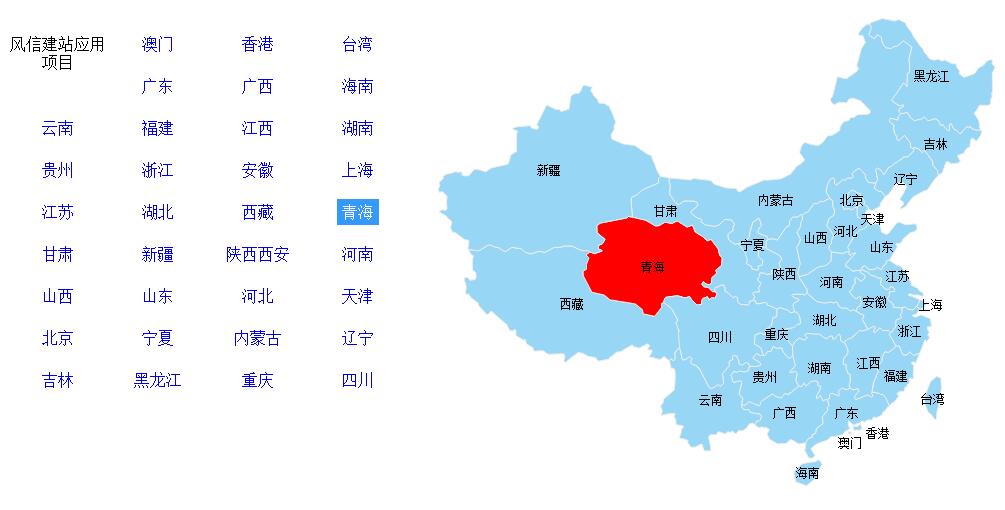

风信建站在实际开发项目中的应用截图演示:
利用raphael.js绘制中国地图结合项目完成地图交互

准备工作

我们需要准备一张矢量地图,可以从网上找一张矢量地图,或者使用illustrator绘制一份矢量地图,然后导出为SVG格式的文件,这个文件可以在浏览器上打开,然后提取里面的path路径信息(M开头的坐标)。并将path路径信息,按照chinamapPath.js的格式准备好地图路径信息。

var china = [];

function paintMap(R) {
    var attr = {
        "fill""#97d6f5",
        "stroke""#eee",
        "stroke-width"1,
        "stroke-linejoin""round"
    };

    china.aomen = {
        name: "澳门",
        path: R.path("M413.032,.........省略若干......... ,414.183z").attr(attr)
    }
    china.hk = {
        //格式同上
    }}

以上是我们将准备好的地图路径信息封装到()函数中,并保存文件名为chinamapPath.js,供后面调用。

HTML

首先在head部分载入raphael.js库文件和chinamapPath.js路径信息文件。

<script type="text/javascript" src="raphael.js"></script>
<script type="text/javascript" src="chinamapPath.js"></script>

然后在body中需要放置地图的位置放置div#map。

<div id="map"></div>

JAVASCRIPT

首先我们在页面中调用地图,方法如下:

window.onload = function () {
    //绘制地图
    var R = Raphael("map"600500);//将地图载入到id为map的div中,并设置区域为600x500px大小。
    paintMap(R);
}

这个时候我们用浏览器打开会显示载入后的地图。接下来我们要给地图中的对应的省份区域加上省份名称,以及鼠标滑向每个省份区块时的变色动画效果。

window.onload = function () {
    var R = Raphael("map"600500);
    //调用绘制地图方法
    paintMap(R);

    var textAttr = {
        "fill""#000",
        "font-size""12px",
        "cursor""pointer"
    };


    for (var state in china) {
        china[state]['path'].color = Raphael.getColor(0.9);

        (function (st, state) {

            //获取当前图形的中心坐标
            var xx = st.getBBox().x + (st.getBBox().width / 2);
            var yy = st.getBBox().y + (st.getBBox().height / 2);

            //写入文字
            china[state]['text'] = R.text(xx, yy, china[state]['name']).attr(textAttr);

            st[0].onmouseover = function () {//鼠标滑向
                st.animate({fill: st.color, stroke: "#eee"}500);
                china[state]['text'].toFront();
                R.safari();
            };
            st[0].onmouseout = function () {//鼠标离开
                st.animate({fill: "#97d6f5", stroke: "#eee"}500);
                china[state]['text'].toFront();
                R.safari();
            };

         })(china[state]['path'], state);
    }
}

以上代码中运用了raphael提供的方法有:getColor,getBBox,animate,toFront等等,这些可以在raphael文档中找到使用说明,本文不在讲述。

此外由于地图尺寸原因,有些省份名称在地图中的显示位置不恰当,需要修正偏移量,这样看起来舒服点。

window.onload = function () {
    var R = Raphael("map"600500);
    ...
    for (var state in china) {
        ...
        (function (st, state) {
            ....
            switch (china[state]['name']) {
                case "江苏":
                    xx += 5;
                    yy -= 10;
                    break;
                case "河北":
                    xx -= 10;
                    yy += 20;
                    break;
                case "天津":
                    xx += 10;
                    yy += 10;
                    break;
                case "上海":
                    xx += 10;
                    break;
                case "广东":
                    yy -= 10;
                    break;
                case "澳门":
                    yy += 10;
                    break;
                case "香港":
                    xx += 20;
                    yy += 5;
                    break;
                case "甘肃":
                    xx -= 40;
                    yy -= 30;
                    break;
                case "陕西":
                    xx += 5;
                    yy += 10;
                    break;
                case "内蒙古":
                    xx -= 15;
                    yy += 65;
                    break;
                default:
            }
            ...
      })(china[state]['path'], state);
   }
}

这样一个基本的地图效果就完成了,接下来我们要介绍结合jquery,PHP+MySQL读取数据到地图中来,并实现基本的动态加载数据和交互功能


实用网站:

raphael.js地图演示地址:http://www.helloweba.com/demo/chinamap/

Raphael 官方网站地址:http://raphaeljs.com

Raphael 英文参考文档:http://raphaeljs.com/reference.html

Raphael 中文帮助文档:http://julying.com/lab/raphael-js/docs/
